Medi Batchblock Version 2023 et arrivée d'air par l'extérieur

[Mathieu]

Salut tout le monde !
On envisage la construction d’un Medi au Québec ce printemps.
Je me demandais si des plans skp du Medi Batchblock Version 2023 sont disponibles quelque part.
Bien que grand amateur de boulange, pizza et autre cuisine la réflexion autour de se passer du four noir me plait. Ça me fera une bonne excuse pour en construire un sur la terrasse

J’aimerai également réfléchir à l’entrée d’air par l’extérieur qui va arriver en dessous de notre Medi.
Avez-vous des idées ou retours d’expériences sur la meilleure manière de faire entrer cet air dans le poêle ?

L’air provient du sous sol de notre atelier, adjacent à la maison, mais l’hiver il va arriver assez froid.
Le conduit d’arrivée d’air fait 150mm de diamètre.

J’ai pensé à plusieurs solutions avec l’idée du socle de Yasin vu dans le vidéo "Améliorations de novembre sur le B14V5" sur YouTube :

• Surélever le Medi et diriger l’air en avant du poêle sous la porte
• Surélever le Medi et modifier la partie sous la porte pour y faire une arrivée d’air. J’imagine que dans ce cas certains calculs de dimensionnement s’imposent pour que le tirage n’en soit pas réduit.
• Surélever le Medi et modifier la porte métallique pour y faire entrer l’air.

Si vous avez des idées, conseils, je suis à l’écoute !

Merci !

[ROBAIN]

Bonjour, J’ai demandé a Yasin pour les derniers plans par message.
Voilà sa reponse:

Bonjour @ROBAIN et merci pour ton message !

Nous ne sommes pas surs de diffuser ces plans, le problème c’est les gens qui montent des poeles illégalement en se faisant passer pour nous… quand quelqu’un qui croyait être notre client nous a appelé pour un SAV (car le monteur ne répondait plus, évidemment) on s’est dit houla, danger… c’est pour ca qu’on a changé la licence.

C’est aussi pour ca qu’on est repassé sur la brique pour homologuer ces poeles et avoir une assise légale pour pouvoir se dédouaner quand il y aura un sinistre créé par ces monteurs illégaux qui n’ont ni formation, ni assurance, ni comprehension suffisament claire des risques.

Du coup pour l’instant on s’est dit qu’on publiera plutot les versions N-1 de nos poeles, au fur et à mesure qu’on avance. Par exemple, on ne publiera les plans des versions actuelles que quand on sera passé à la nouvelle version.

On a aussi repris la main sur les kits pour auto-constructeurs qu’on vend nous même maintenant sur notre site. Au moins on est sûr de la qualité du travail fourni, même si ca nous met carrément dans l’embarras à cause du nombre de demandes. Après, on donne les plans sketchup et de montage aux auto-constructeurs.

Je lui envoyé, plus tard un autre message pour savoir si il voulait bien me vendre les plans de la derniere version du maxi. Et pas de réponse.
Mais il n’est pas actif sur le forum depuis un petit moment. Je pense qu’il doit être hyper occupé avec son entreprise.

[Mathieu]

Merci ROBAIN !
Effectivement cela pose un sacré problème et je le comprend. L’humain, l’humain, l’humain…

On a pas mal de travail sur le reste de la maison (GREB avec mur Pisé) avant de se lancer dans le projet MEDI donc pas trop pressé non plus mais si jamais il est motivé pour la vente des plans je suis très ouvert. Ça me permettra de mieux préparer mon été. Ce serait passé dans un don quoiqu’il arrive.

D’ici là je reste également ouvert pour les suggestions concernant l’arrivée d’air par l’extérieur dans le foyer.
Je vous ferai par de mes reflexions bientôt.

Salut et merci encore !

[Mathieu]

Pour continuer la reflexion de mon arrivée d’air par d’air par l’extérieur voici quelques images de mes réflexions.
Je pensais donc faire un socle pour réhausser le MEDI et faire passer l’air ext par en dessous pour le faire arriver sous la porte.
J’ai repris les dimensions de mon arrivée d’air dans le sol pour avoir la même superficie qui arriverait sous la porte et ne pas perdre.

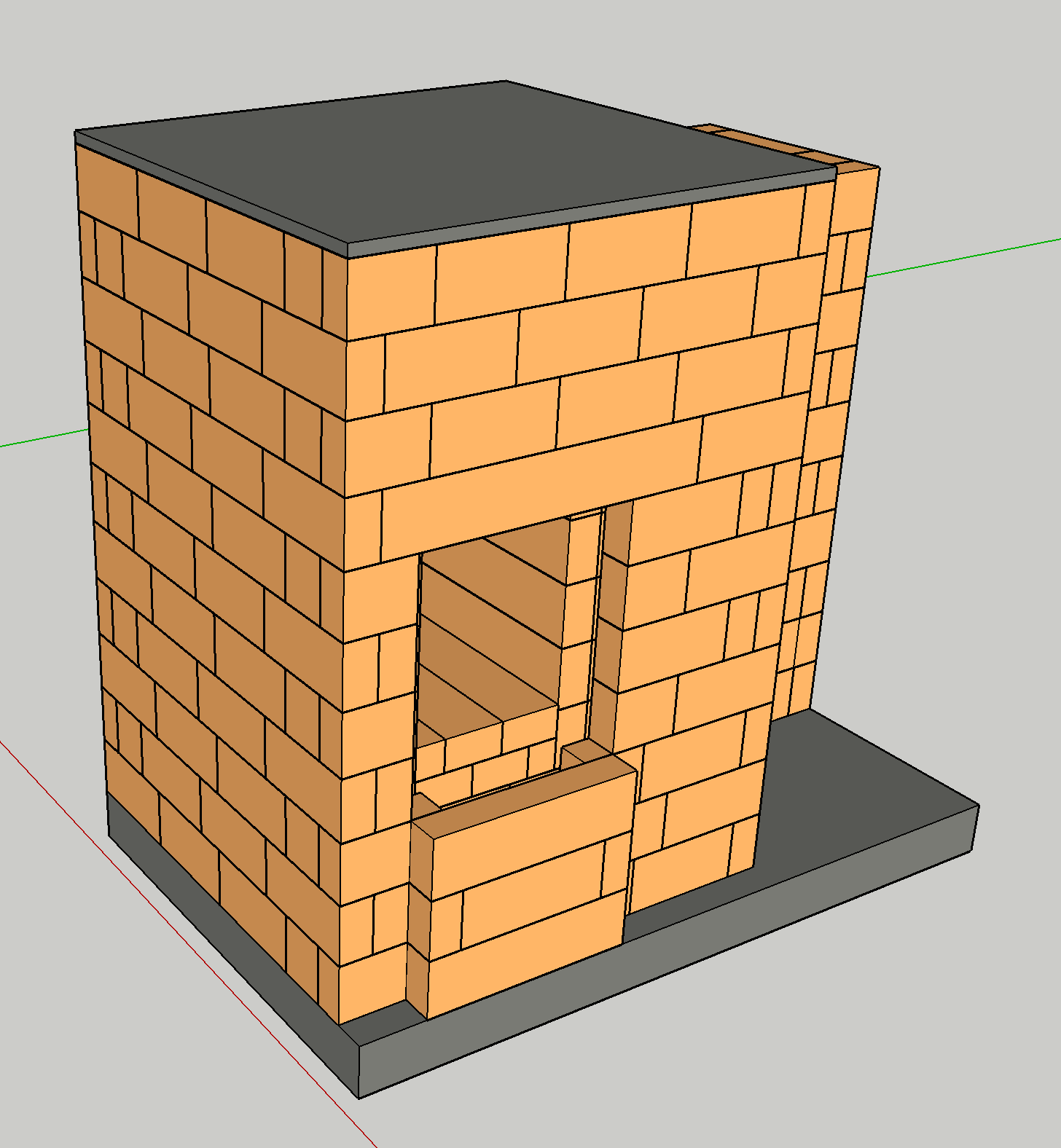

On voit ici l’arrivée d’air maçonnée en avant du coeur.

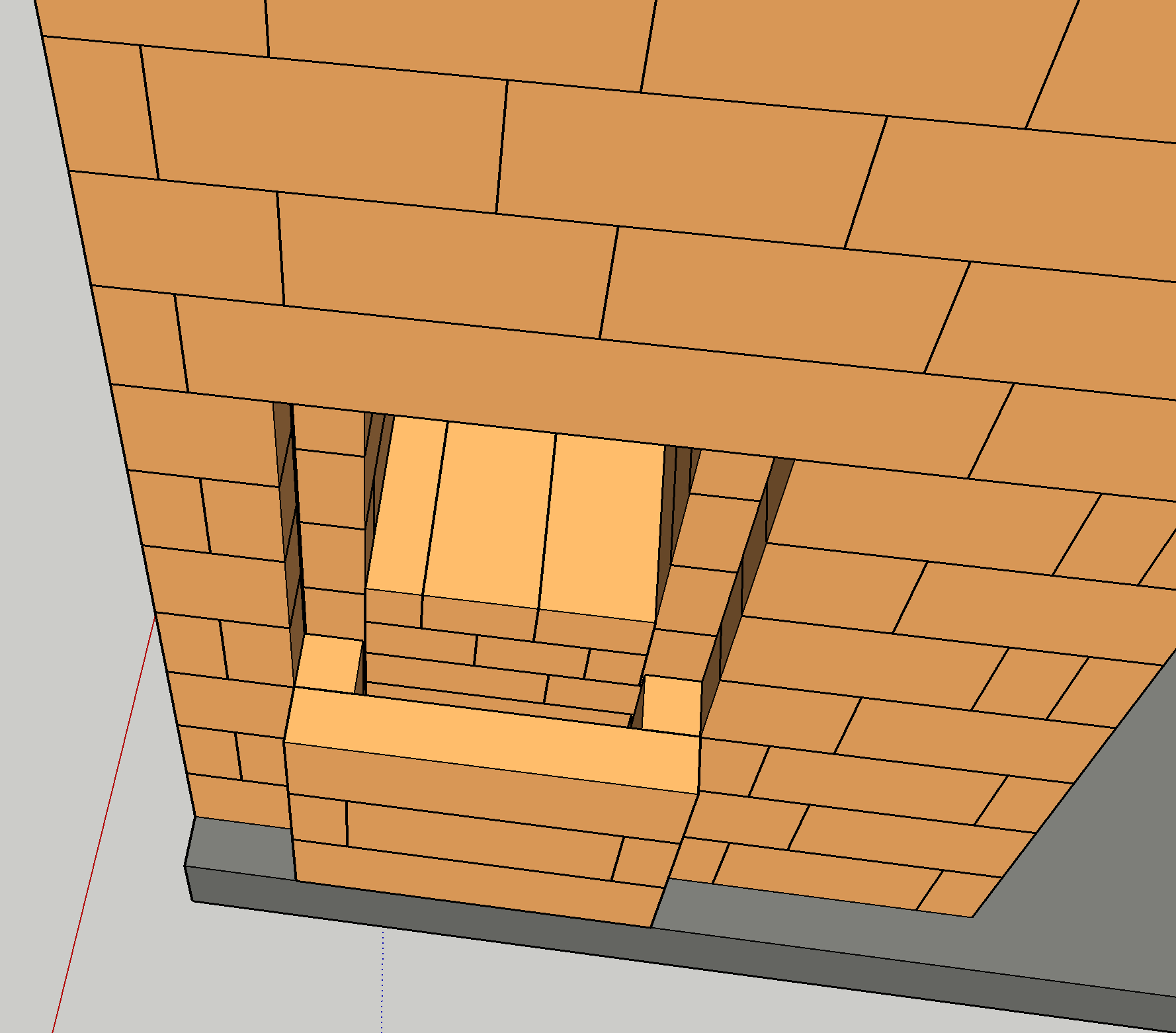

Vue de face en verticale.

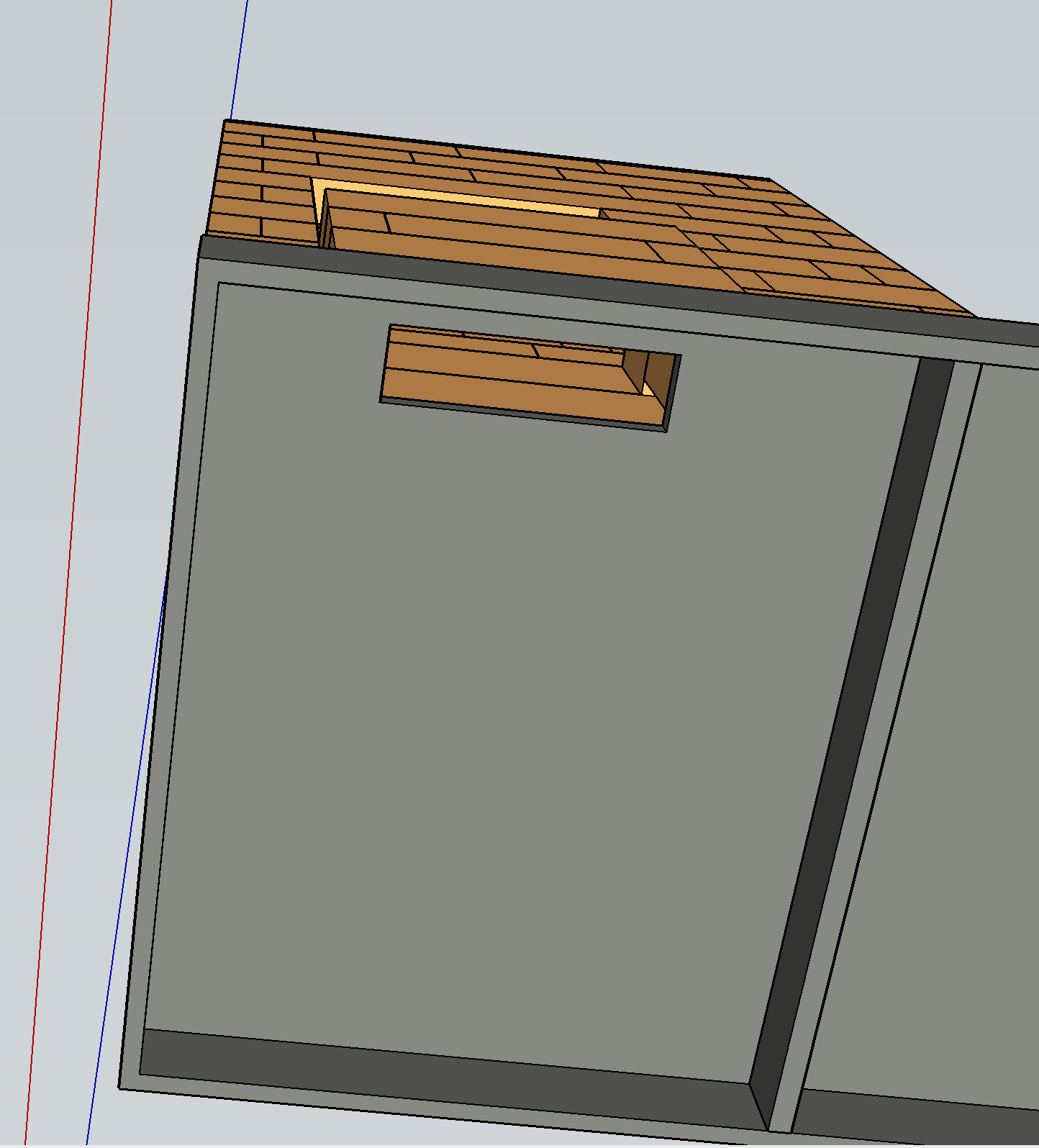

Vue de dessous.

Merci pour vos avis, conseils, suggestions !

[ROBAIN]

Bonjour Mathieu,
As-tu reçu des conseilles ou avis en mp?

[Mathieu]

Je n’ai rien reçu non ! Je garde espoir que quelqu’un passe par là et me réponde ! On est sur le Greb en ce moment donc on a un peu de temps encore ! Toi as-tu trouvé une solution ?

[ROBAIN]

Je n’ai d’avis ou de conseils non plus donc pour le moment
j’attends…

[yasin]

Bonjour @Mathieu et @ROBAIN

Désolé pour mon temps de réponse… cette année, c’est particulièrement la course pour nous et je crains que ça va continuer comme ça tant qu’on ne sera pas suffisament structurés !

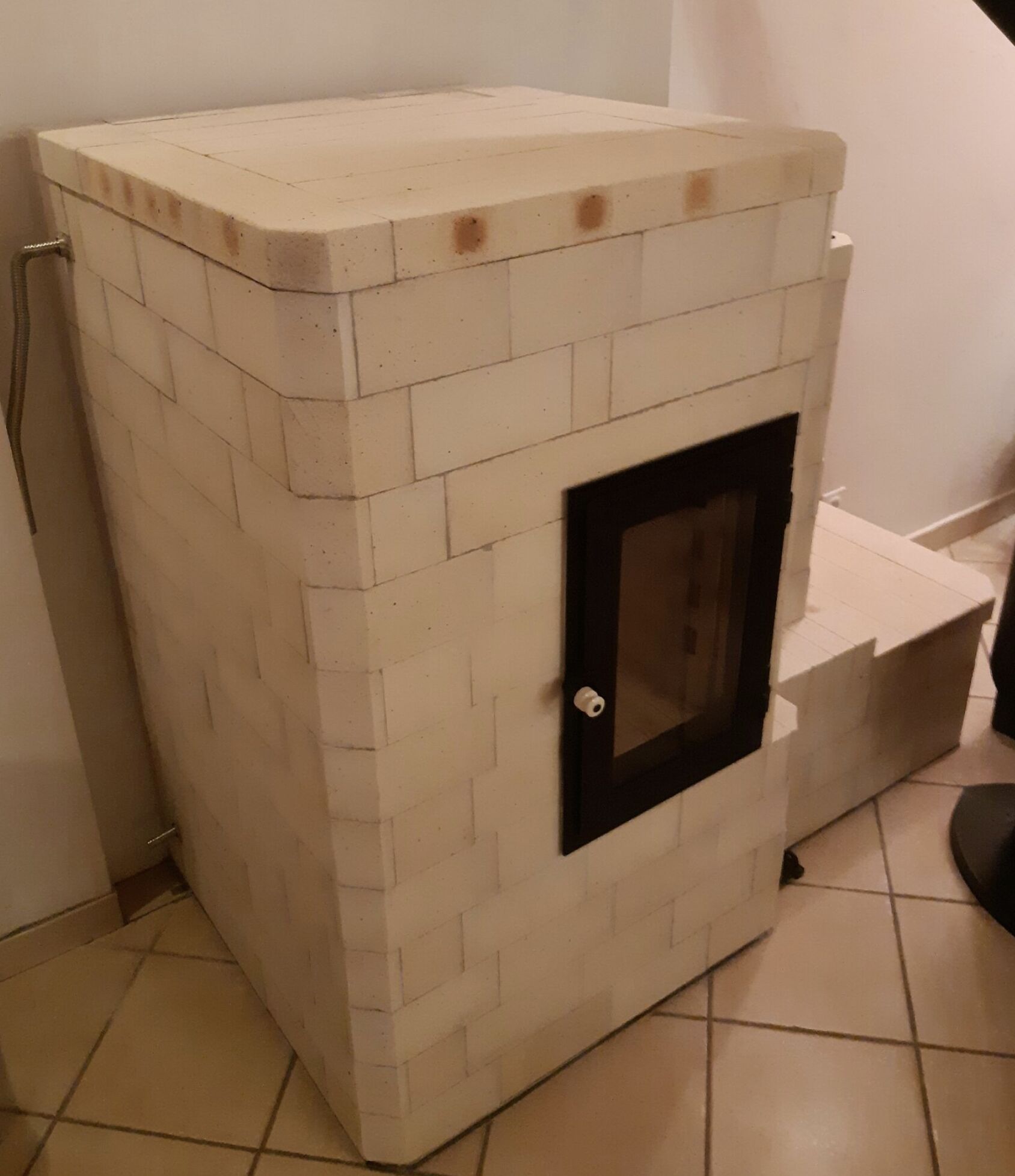

Les idées sont bonnes ! Mettre une porte de type Lanselle entre l’entrée du foyer et l’habillage fonctionne… et ce sera l’une des bases de la version 2025 des batchblocks !

Le cadre porte peut être fabriqué en tubes carrés ou rectangulaires avec des fentes découpées à droite et à gauche du foyer pour l’injection d’air à l’avant du foyer.

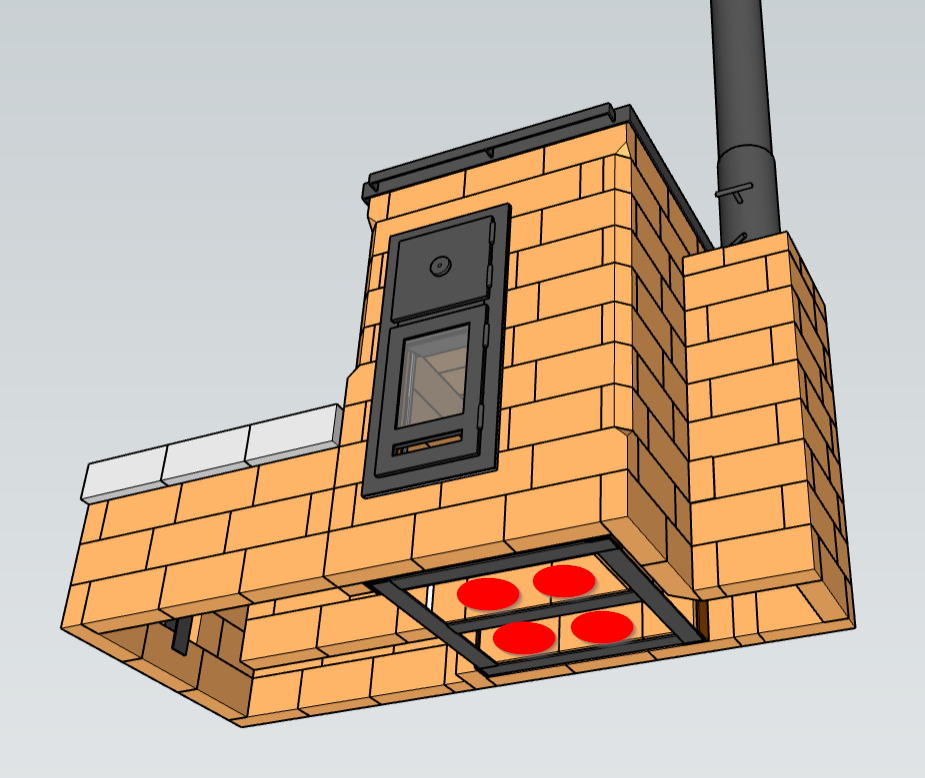

Sinon, sur la version 2023 l’air est canalisé dans un collecteur métallique rectangulaire qui est sous le foyer (sous une épaisseur de brique, pour qu’il n’y ait pas de contact direct entre les braises et le métal) et l’air est injecté vers la porte.
Il fait ensuite naturellement demi-tour en remontant pour aller vers le foyer.
Cette technique nous a permis de conserver le même type de porte qu’avant (en Té et en cornières) tout en ayant une arrivée d’air canalisée sur les modèles 2023.

[Mathieu]

Merci beaucoup Yasin d’avoir pris le temps de répondre !
Je vais m’ateler à la tâche et faire un petit photo reportage du montage.
Dernière petite question, ici, au Québec, les briques réfractaires sont un peu plus grosses, j’ai donc retravaillé le Medi sur sketchup (via les photos du site) en essayant de reprendre la taille du coeur mais j’ai du mal à dimensionner la fente (turbuleur?) en largeur et hauteur.
Y a t il un ratio (volume du coeur / taille de la fente ) ?

Merci encore et bonne continuation !

[ROBAIN]

Vu le projet ce n’est pas surprenant que tu n’es pas une minute.
Bravo pour tout le chemin déjà accompli.
Merci beaucoup Yasin pour ta réponse.
