Placement échangeur inox et remplacement (+photos)

Oxa-libre Construction
#1

Bonjour,

Je suis en train d’essayer de placer l’échangeur mais je ne comprends pas tout.
J’ai cru comprendre que ce n’était pas difficile, il me reste cependant pas mal de questions après avoir lu le manuel et le forum.
Merci !

Comment mettre l’échangeur dans le poêle ?
Il est indiqué que pour l’ECS, il passe sans serpenter.
Mais dans ce cas, pourquoi un tuyau de 3m est conseillé alors que l’entrée et la sortie proposés sont séparés de 1m40 seulement ? C’est trop long… (En encore, rentrer par le bas semble optionnel pour faire gagner environ 20%.)
Peut-on faire un ou deux tours de serpentins en ECS avec l’échangeur inox pour gagner en performance ?

Il est indiqué dans le forum que l’on peut déplacer l’échangeur dans différentes zones du poêles en fonction du besoin. Mais… s’il ne fait que monter, qu’est-ce que cela signifie concrètement ?
Et… comment le fixer ? Il ne tiendra pas comme par magie au milieu comme sur le plan sketchup. :slight_smile: Il est simplement coincé entre les parois ?

D’ailleurs, comment fait-on pour le placer ?
Avec environ 10 cm entre l’habillage et le coeur, et différents coudes, j’ai du mal pour le moment ! Il faudrait vraiment que je le torde fort.
Il parait qu’il est possible de le changer via l’ouverture du four lorsqu’il est usé… ça me semble chaud, alors que j’ai déjà du mal avec le poêle ouvert…

Et encore une question : pourquoi sort-il juste au-dessus du coeur sur le plan ?
Peut-on le faire sortir plus haut ? Est=ce plus ou moins efficace ?

Merci !

PS: Une fois placé, il faudra attaquer la suite. Pour raccorder l’inox en thermosiphon à l’échangeur du ballon, peut-on utiliser du multicouche, ou faut-il des tuyau en cuivre ? (De toute façon bien isolé, c’est important car le thermosiphon est lent.)

#2

ca y est, je suis parvenu à passer l’échangeur dans le poêle.
Comme il n’est pas fini, j’ai pu passer une main avec un gant, par la sortie des fumées, dans le poele entre le coeur et l’habillage, pour tordre et redresser le tube jusqu’à parvenir à le pousser avec l’autre main.

Remplacer l’échangeur lorsque le poêle sera fermé ce sera sport !
(Même si j’ai prévu 5 rangées de briques, de la largeur de 2 briques, maçonnées au coulis d’argile dans l’habillage, un peu au dessus du coeur, pour pouvoir éventuellement l’ouvrir plus tard.)

[EDIT : Dans ce post-là je viens de découvrir que la trappe de ramonage sur le côté n’est pas indispensable et qu’elle sert surtout à aider à changer le tuyau de l’ECS !
Sauf que chez moi le tuyau et la trappe ne sont pas du même côté. Une trappe achetée pour rien ! :smiley:
viewtopic.php?f=258
]

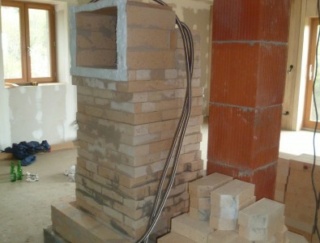

J’en profite pour mettre une photo de l’échangeur du poêle, car il y en a vraiment peu ! (Je mets aussi sous le post les autres que j’ai trouvées.)

Je suis preneur de toute critique ou remarque !

J’ai essayé d’allonger un peu le circuit en étant un peu sinueux, sans exagérer.
L’échangeur est effectivement long, il dépasse de 50 cm environ à l’entrée et à la sortie. Il faut l’isoler ?
Je suis vraiment tenté de lui faire faire une ou deux boucles au coeur du poele. A mes yeux ça ne ferait qu’augmenter la performance de chauffe, je ne comprends pas pourquoi ce n’est pas conseillé !
(Et mes questions du post précédent restent ouvertes si un motivé passe par là. :wink: )

========================

Autres photos d’échangeurs

Poele avec un de grosses boucles sous le four et un système complexe pour l’eau :
oxalis-asso.org/?p=5430

Système pour hammam dans poele de 5kw (photo du manuel aussi) :
oxalis-asso.org/?p=4738

Poele où l’eau vient et repart de la cave :
oxalis-asso.org/?p=5539

Encore :
oxalis-asso.org/?p=4818
